山东科技大学郭清华&山东建筑大学何文晶团队J. Energy Storage:太阳能-相变储能复合墙耦合技术与热性能研究

发布时间:2025/8/23 11:00:34 点击:

01

摘要

本研究提出一种基于太阳能的复合墙供暖系统,将光伏板、太阳能集热墙与CaCl₂·6H₂O相变材料(PCM)集成,实现冬季近零能耗供暖。白天,集热墙加热空气后,部分热空气直接送入室内,另一部分加热墙内PCM;夜间PCM释放潜热维持室温。通过水热解残渣吸附CaCl₂·6H₂O制备复合PCM,解决相分离与过冷问题。设计热交换箱(HEB)与三种复合墙构造,并采用Ansys Fluent模拟验证。结果表明:系统在18㎡房间中可维持室温≥16℃(95.12%时间≥18℃),最大温升19.7℃;年节能6159 MJ,生命周期节能1.85×10⁵ MJ,CO₂减排27.9吨(对比燃煤)。该技术适用于新建或既有住宅节能改造,兼具经济性与环境效益。



02

研究背景
建筑能耗占全球总量34%,碳排放占比37%,发展可再生能源建筑技术迫在眉睫。太阳能集热墙与PCM虽在实验室取得进展,但建筑应用仍受限:

  1. 太阳能间歇性:仅白天供热,需储能补偿;
  2. PCM缺陷:无机水合盐(如CaCl₂·6H₂O)存在过冷、相分离及循环稳定性差等问题;
  3. 系统集成缺失:现有研究缺乏与建筑围护结构一体化的设计实践。

本研究针对青岛地区(冬季设计室温18℃),提出太阳能-PCM复合墙系统,通过建筑整合设计实现全天候供暖。


03

研究内容

  1. 系统设计:集成光伏供能、太阳能集热、PCM储热与智能温控,分白天储热(9:00-17:00)与夜间释热(17:00-次日9:00)两阶段;
  2. 材料优化:以CaCl₂·6H₂O为PCM(相变温度29.6℃,潜热191 kJ/kg),采用污泥/木屑水热解残渣吸附改性,提升循环稳定性;
  3. 构造创新:设计HEB模块(0.6 m×0.6 m×0.18 m),内含螺纹翅片铜管强化换热;提出南向、非南向及隔墙三种复合墙构造方案;
  4. 验证方法:以18㎡房间为例,通过热工计算匹配HEB数量,Ansys Fluent模拟结合实验验证性能。



04

结果讨论
1. 模拟结果

  • 储热阶段(Stage I):PCM平均温度从18℃升至43.7℃,液态分数15:30即达1.0,早于设计17:00,归因于高效集热与HEB结构优化;
  • 释热阶段(Stage II):室温从18℃升至峰值22.6℃(20:00),后缓降至17.7℃(次日9:00),95.12%时间≥18℃,满足热舒适需求;无HEB时室温降至1.4℃,凸显系统有效性。

2. 实验验证

  • 搭建1.2 m×1 m×1.5 m实验房模型,对比有无HEB的室温变化。实验与模拟趋势吻合,最大偏差0.9℃(误差6%),验证模型可靠性;
  • 偏差来源:模型密封性、材料热阻差异及环境风扰动。

3. 经济性分析

  • 初始投资:18㎡房间需8340元(含光伏、HEB、PCM等),显著高于空调(3000元)、燃煤锅炉(1850元)、集中供暖(1250元);
  • 生命周期成本(30年):系统总成本17,016元(含10年更换PCM及铝板),低于空调(63,000元)、锅炉(44,060元)、集中供暖(21,410元);
  • 静态回收期:对比空调、锅炉、集中供暖分别为3.1、6.3、13.0年。

4. 节能与环保效益

  • 年节能:6159 MJ,生命周期累计1.85×10⁵ MJ;
  • CO₂减排:生命周期减少27.9吨(燃煤)或8.8吨(天然气),环境效益显著。



05

总体结论
本研究通过建筑-材料-能源跨学科整合,提出太阳能-PCM复合墙系统,突破传统太阳能供暖间歇性瓶颈:

  • 技术创新:改性CaCl₂·6H₂O PCM与HEB模块化设计,实现高效储热与建筑一体化;
  • 性能优异:室温稳定维持≥18℃,年节能6159 MJ,生命周期减排27.9吨CO₂;
  • 经济可行:虽初始投资高,但30年周期成本最低;
  • 推广价值:适用于新建装配式建筑或既有住宅节能改造,为“双碳”目标提供技术路径。



06

图文概览
图1、储能复合墙系统示意图

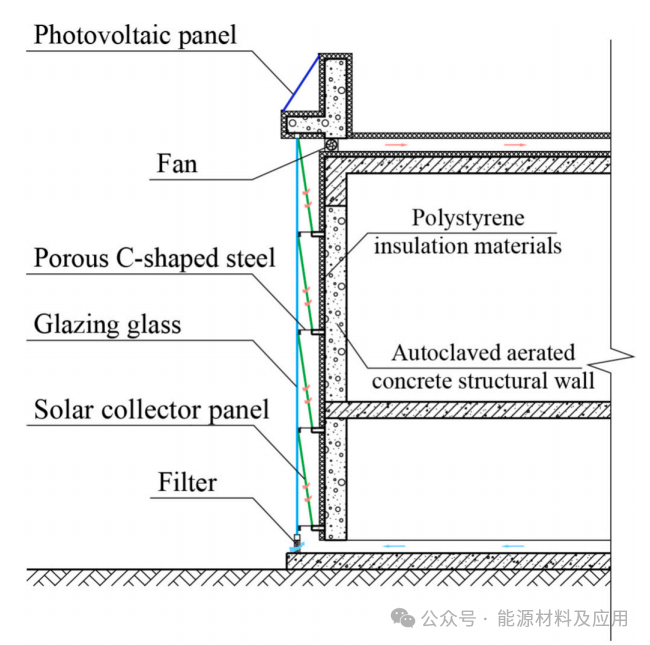

图2、太阳能集热墙优化设计示意图

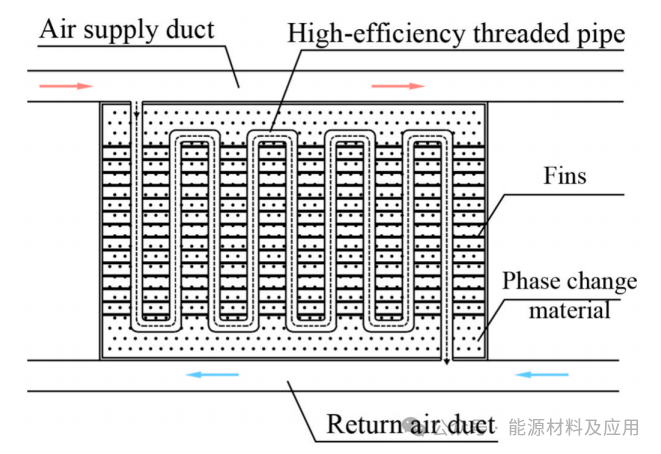

图3、热交换箱(HEB)平面示意图

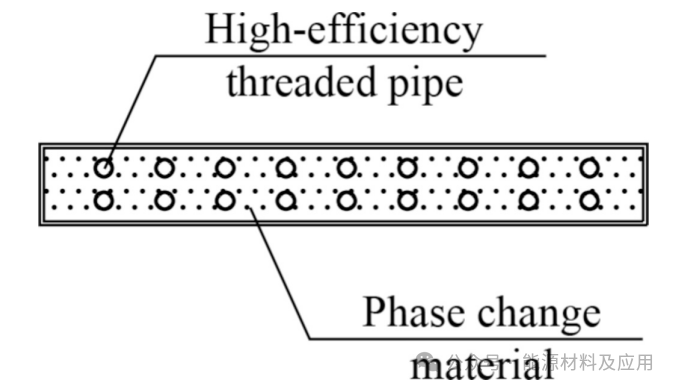

图4、热交换箱横截面示意图

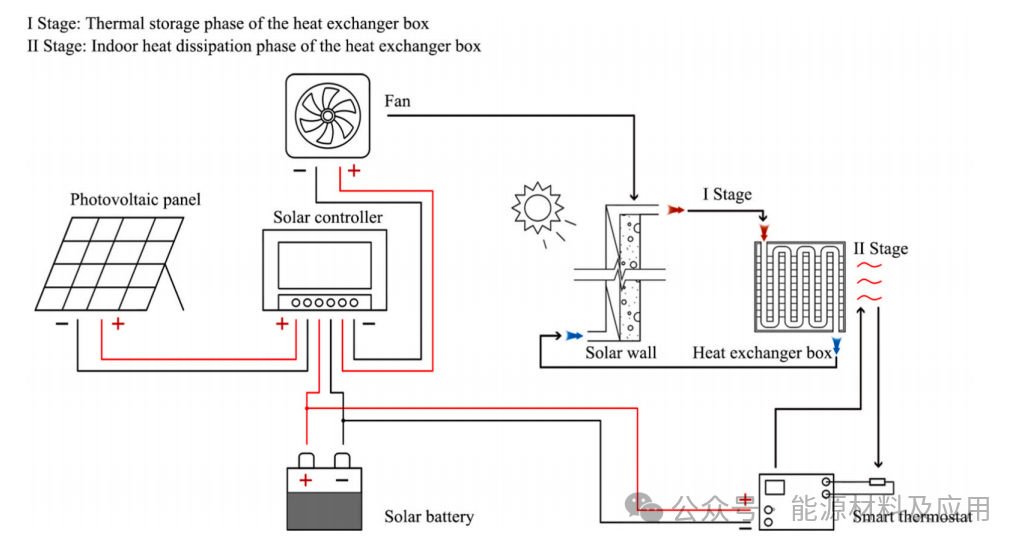

图5、复合墙供暖系统示意图

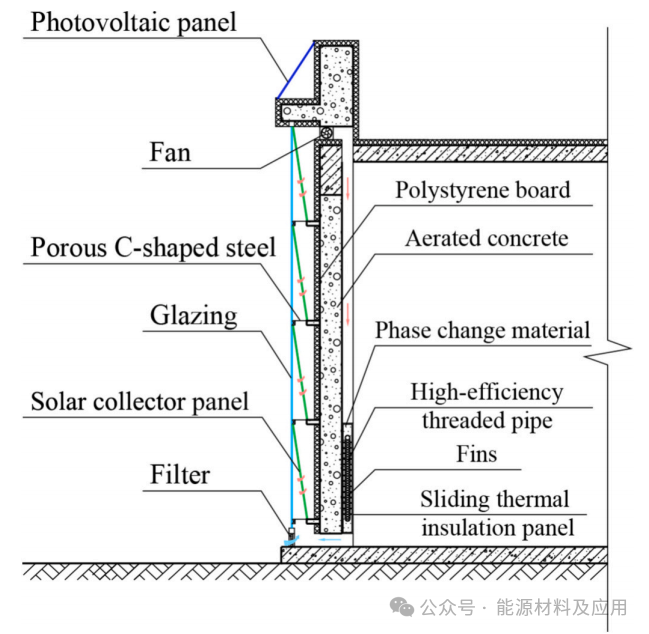

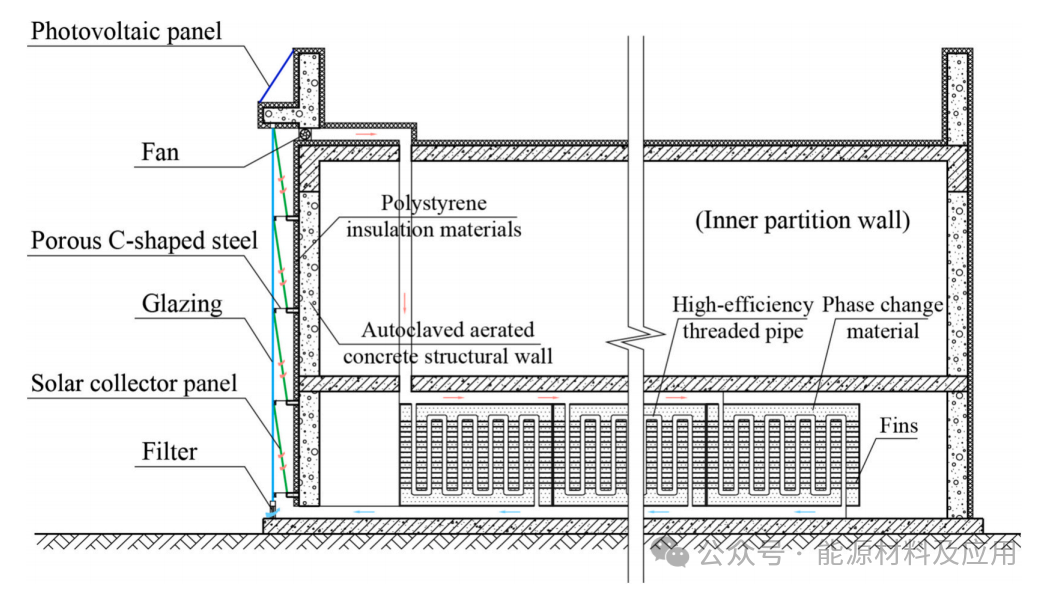

图6、南向墙横截面图

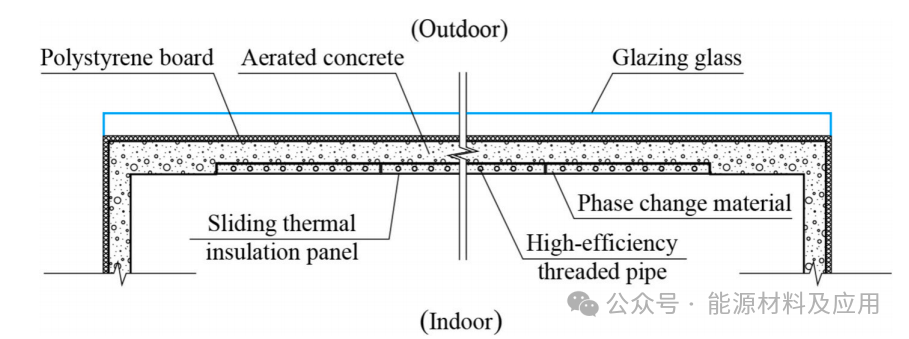

图7、南向墙平面图

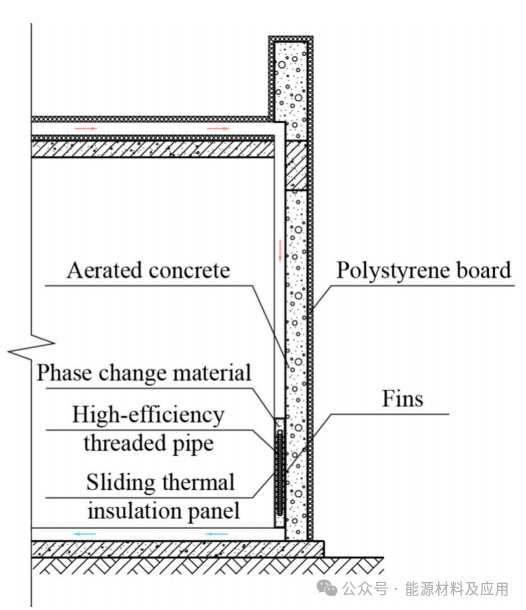

图8、东/西/北向墙横截面图

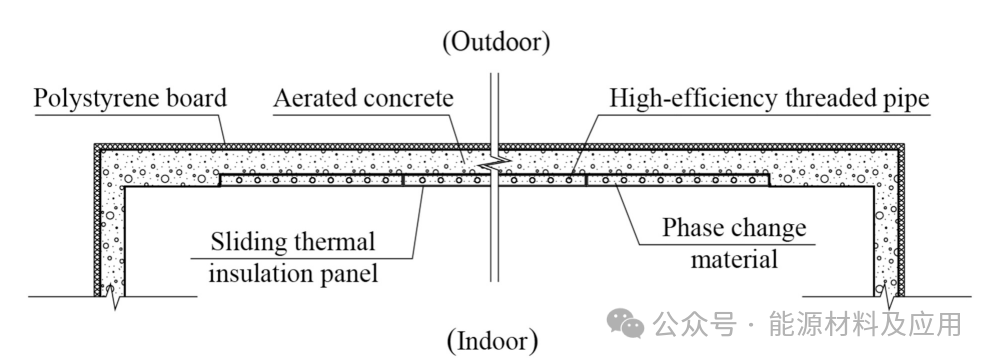

图9、东/西/北向墙平面图

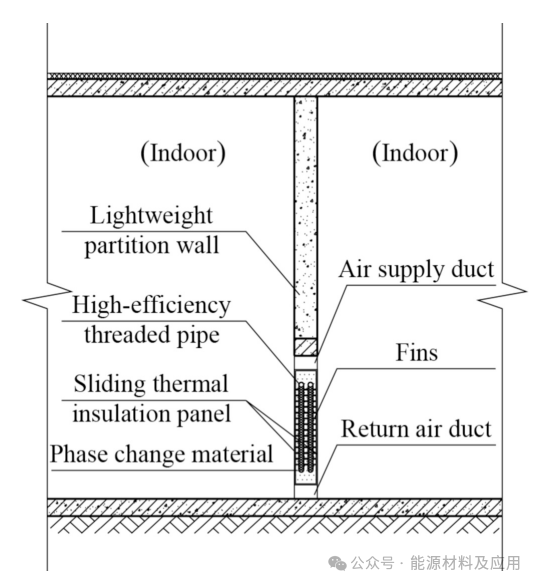

图10、隔墙横截面图

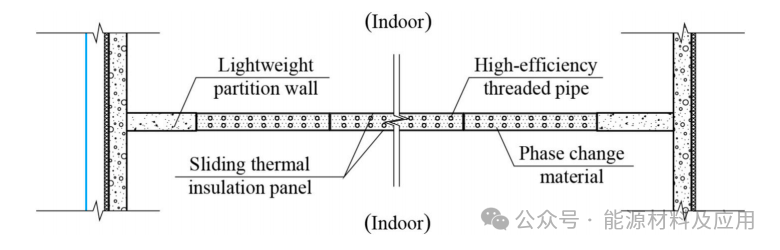

图11、隔墙平面图

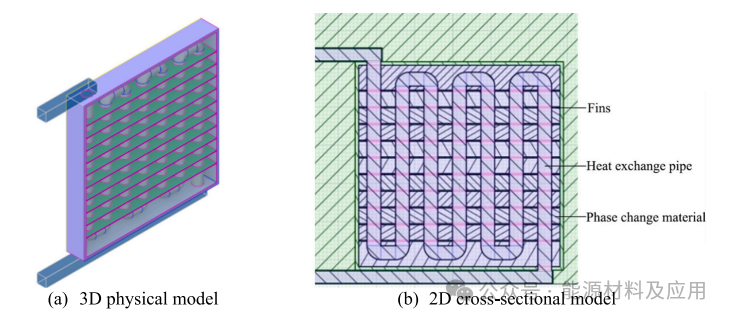

图12、热交换箱物理模型(3D与2D截面)

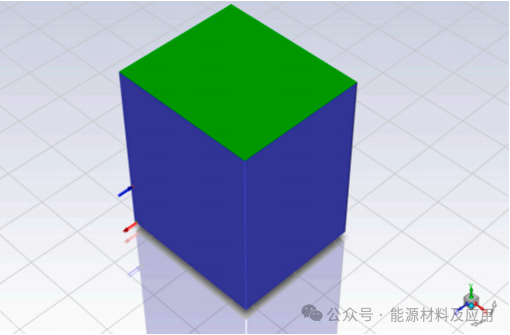

图13、房间物理模型

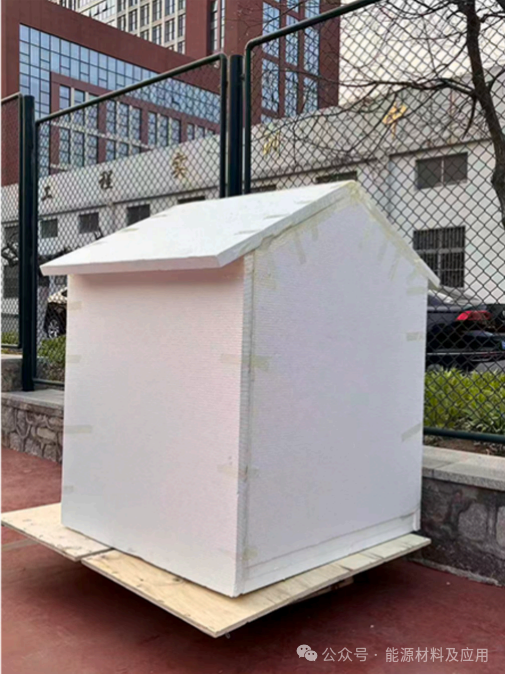

图14、实验房屋模型
图15、热交换箱实验模型

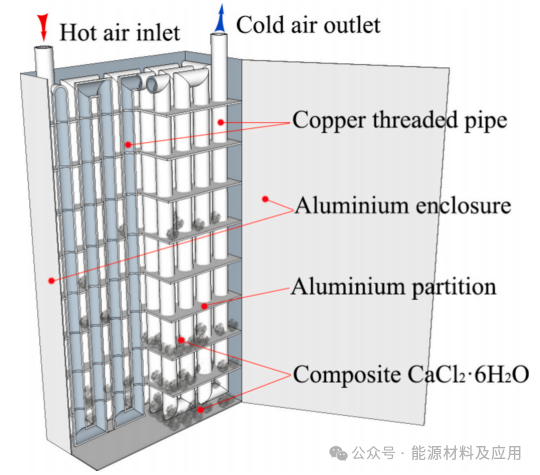

图16、热交换箱内部结构示意图

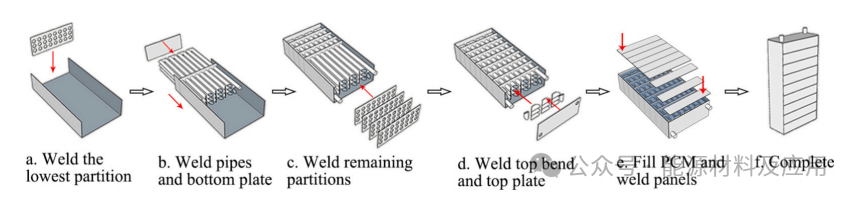

图17、PCM封装过程示意图

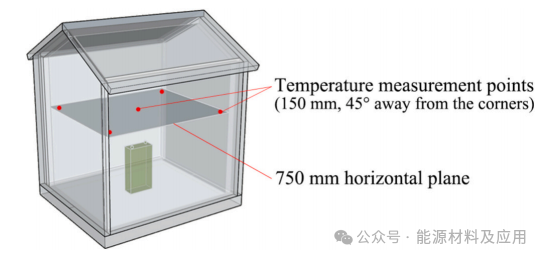

图18、实验与模拟温度测点位置示意图

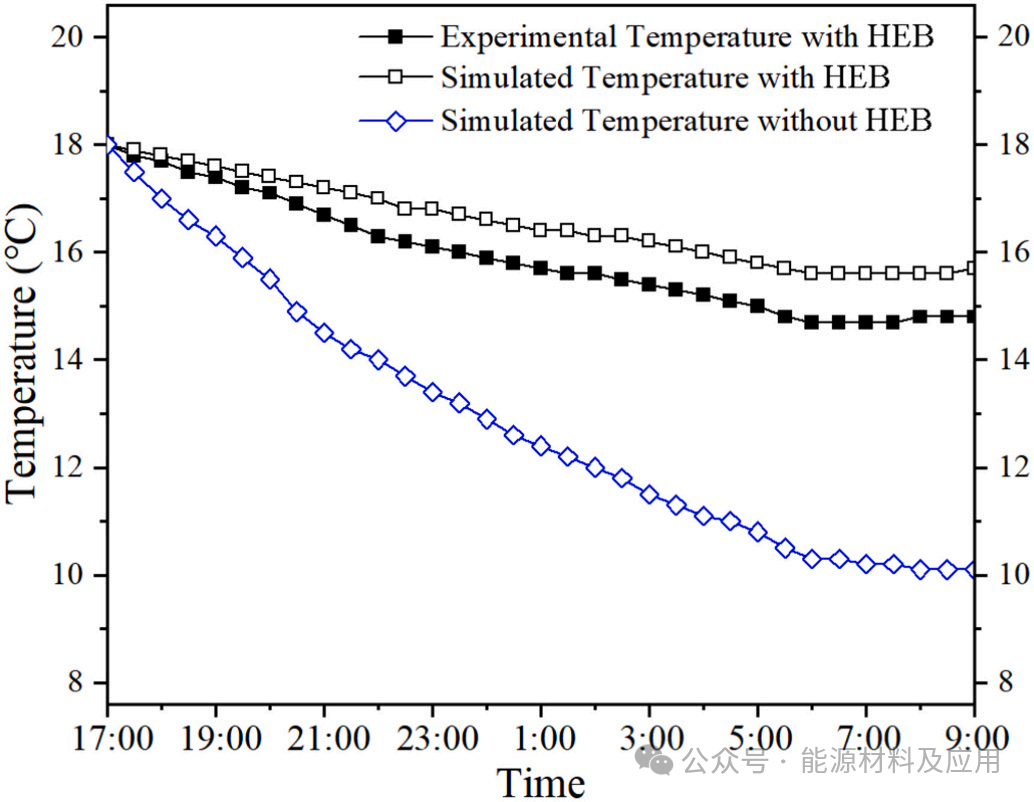

图19、有无HEB的实验与模拟温度对比

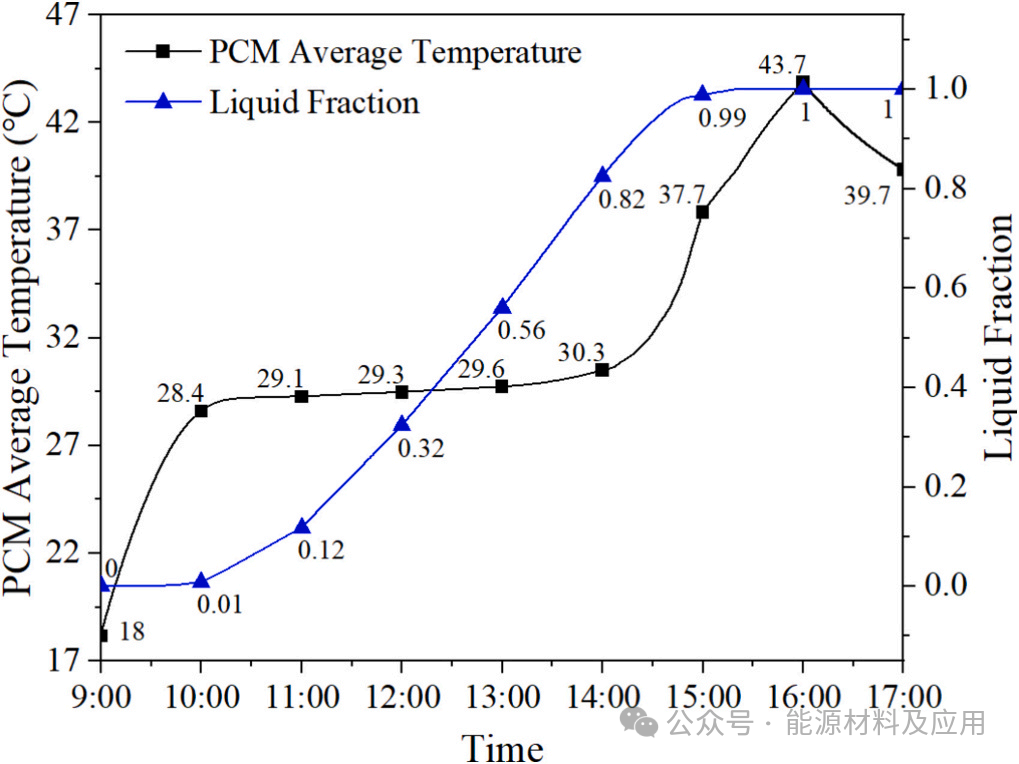

图20、储热阶段PCM平均温度与液态分数变化曲线

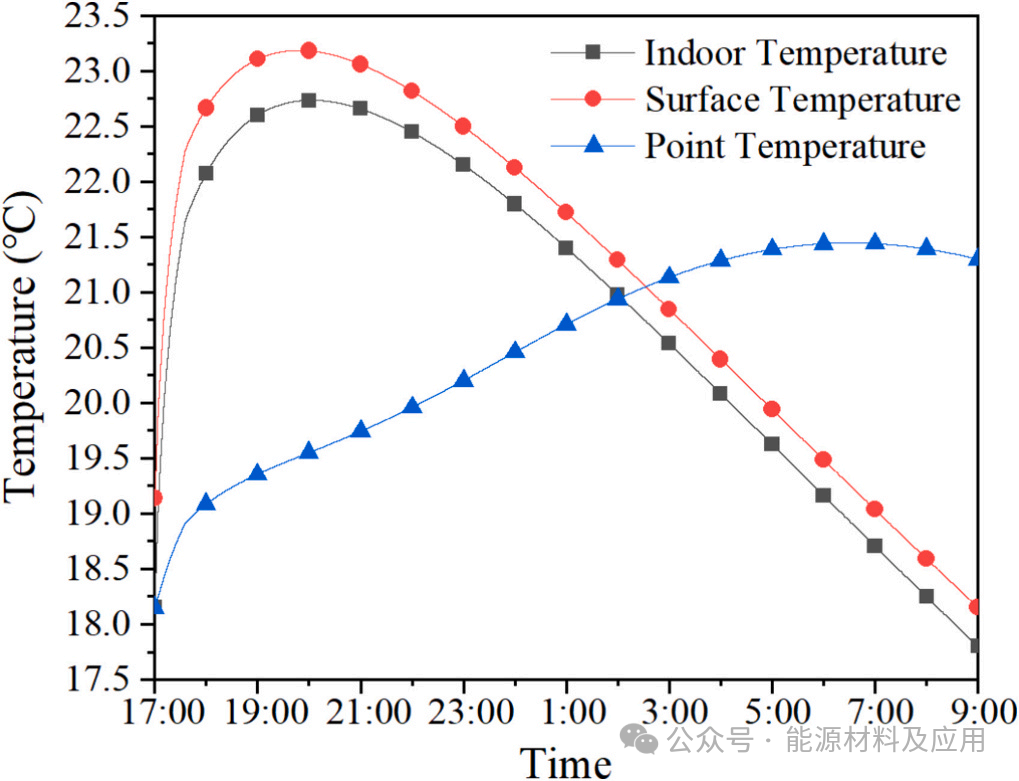

图21、释热阶段室温、表面温度及中心点温度变化曲线

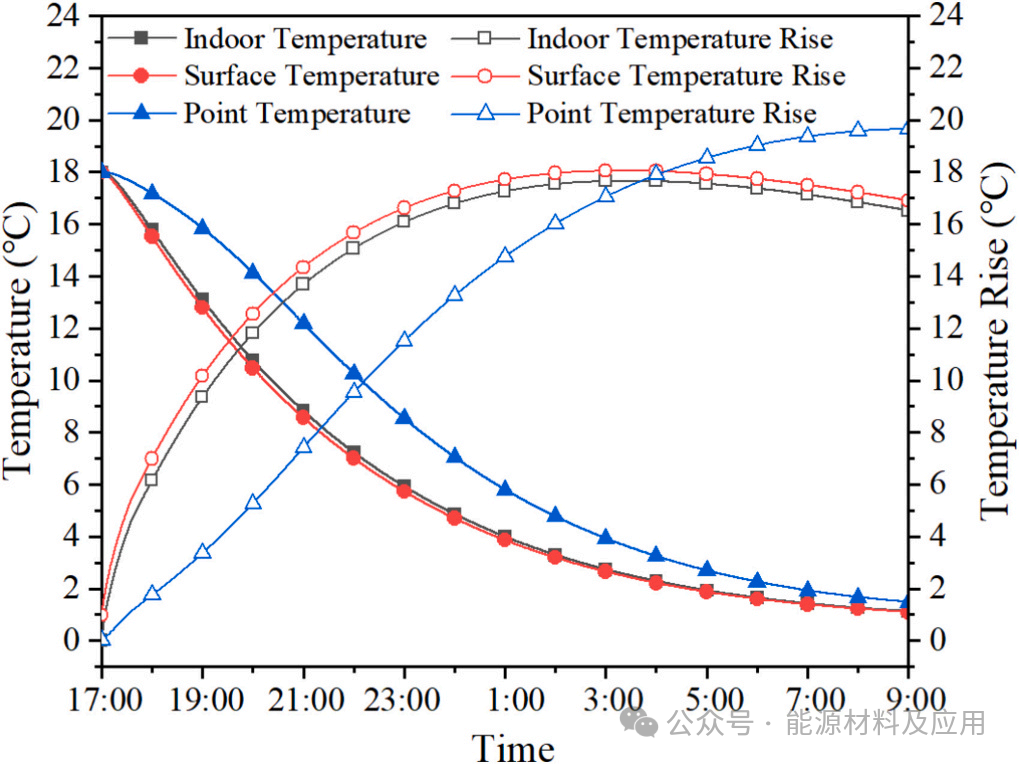

图22、无HEB房间的模拟温度与温升对比



07

作者信息
Qinghua GuoFei Xia
单位:Department of Architecture and Urban Planning, College of Civil Engineering and Architecture, Shandong University of Science and Technology, Qingdao, Shandong 266590, China
Wenjing He
单位:Institute of Architectural Technology, School of Architecture and Urban Planning, Shandong Jianzhu University, Jinan, Shandong 250101, China


08

论文链接
https://doi.org/10.1016/j.est.2025.115953
