行业资讯

首页 > 行业资讯

山东理工大学王东/温广武JEC:极性分子驱动链段运动的聚合物固态电解质及其一体化电极结构实现稳定的硅负极

发布时间:2026/6/24 17:26:36 点击:
引言

硅(Si)因其超高的理论比容量(4200 mAh g-1)、适宜的嵌锂电位(0.4 V vs. Li/Li+)及资源丰富等优势,被视为下一代高比能负极材料的理想选择。然而,其商业化进程严重受限于巨大的体积效应(>300%)导致的颗粒破碎与持续生长的固态电解质界面(SEI)膜,造成严重的容量衰减与界面失效。采用固态锂离子电池(SSLBs)是解决上述问题的关键路径,其中聚合物固态电解质(PSEs)因成本低廉、易加工成型及与电极界面接触性好而备受关注。PSEs特有的柔性交联网络可通过弹性形变缓冲硅负极的体积胀缩,维持界面结构的完整性。然而,目前PSEs的研究面临着离子电导率与机械强度难以兼顾的核心矛盾:提升非晶区比例虽能改善离子传输,却往往以牺牲机械支撑能力为代价,无法有效抑制硅负极的体积变化。此外,传统的“三明治”构型存在严重的固-固接触阻抗大的问题。虽可通过原位聚合技术构建一体化电极结构以缩短离子扩散路径,但开发兼具高离子电导率、强机械性能及能诱导生成稳定SEI膜的原位聚合反应体系仍具挑战性。
成果展示

近期,山东理工大学温广武教授、王东教授等人通过原位热聚合策略设计了一种聚碳酸亚乙烯酯/锂盐/丁二腈(PVC/Li/SN)复合聚合物电解质。丁二腈(SN)的引入不仅打破了聚合物链段的堆积,利用其独特的极性分子特性促进了链段运动,从而在室温下实现了高达5.1×10-4 S cm-1的离子导率,还赋予了电解质优异的机械兼容性与阻燃特性。此外,该工作构建了电极-电解质一体化结构,确保了充放电过程中电解质与硅/碳负极始终保持紧密的动态接触;同时,原位生成的富含无机组分与PVC链段的复合固态电解质界面(SEI)膜,进一步提升了界面稳定性与离子传输动力学。得益于此,所组装的一体化固态半电池展现出卓越的长循环稳定性与倍率性能,优于液态电池对照组。特别是,组装的Si/C||PVC/Li/SN-30||LiFePO4全电池表现出优异的循环性能。总的来说,本工作通过极性基团调控、一体化界面构筑以及多组分SEI优化的协同策略,为解决固态电池中离子导率与机械强度难以兼顾的矛盾提供了新思路,为高比能硅基固态锂离子电池的实用化提供了新的设计指导。


相关研究成果以“Polar molecule-derived segmental motion in polymer solid electrolyte and integrated electrode architecture enable stable silicon anodes”为题发表在期刊Journal of Energy Chemistry上。


图文导读

在本研究中,通过AIBN引发VC热聚合,成功制备了含不同比例SN的PVC/Li/SN-x的电解质。SN的引入在维持聚合物良好机械强度的同时,通过构建“Li+/SN-PVC”溶剂化壳层显著促进了Li+的快速跃迁,使PVC/Li/SN-30的室温离子电导率提升至5.1×10-4 S cm-1。DFT计算表明,Li+传输仍沿聚合物链进行,且SN的强极性削弱了Li+-TFSI-静电作用,并降低了离子迁移活化能。此外,该电解质与玻璃纤维复合后展现出优异的界面润湿性与结构完整性,为实现高稳定固态电池提供了材料基础。

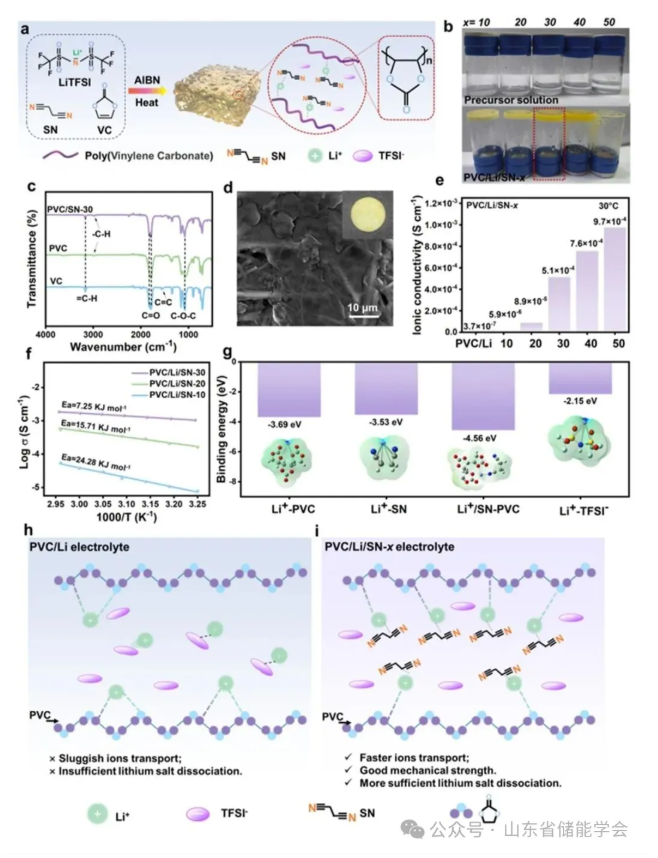

图1. (a) PVC/Li/SN-30 的制备过程示意图。(b) 不同SN含量的聚合物电解质在热聚合过程前(上)与后(下)的光学照片。(c) VC、PVC及PVC/SN-30的FTIR图。(d) 与玻璃纤维膜复合的PVC/Li/SN-30电解质的SEM图像;插图为其光学照片。(e) PVC/Li/SN-x在 30°C下的离子电导率计算值。(f) PVC/Li/SN-x的Arrhenius曲线。(g) Li+与PVC、SN、PVC/SN及TFSI-的结合能计算值。(h) Li+在PVC/Li体系中的传输机理示意图。(i) Li+在PVC/Li/SN-30中的传输及微环境调控机理示意图。


采用电化学阻抗与线性扫描伏安测试分析了电解质的离子传输特性与氧化稳定性,证实SN的引入将Li+迁移数提升至0.54,并将电化学窗口拓宽至4.5 V。DFT计算表明,Li+-SN配合物具有更宽的HOMO-LUMO带隙(8.96 eV),显著增强了电解质抗氧化还原能力。对称电池测试显示,该电解质能维持600小时以上无枝晶的稳定循环,且极化电压仅为20-30 mV。XPS表征证实SN促进了富含LiF及氰化物组分的SEI膜生成,优化了界面离子通量。尽管热重分析显示分解温度略有下降,但该电解质展现出优异的阻燃特性,能有效阻断燃烧链式反应。

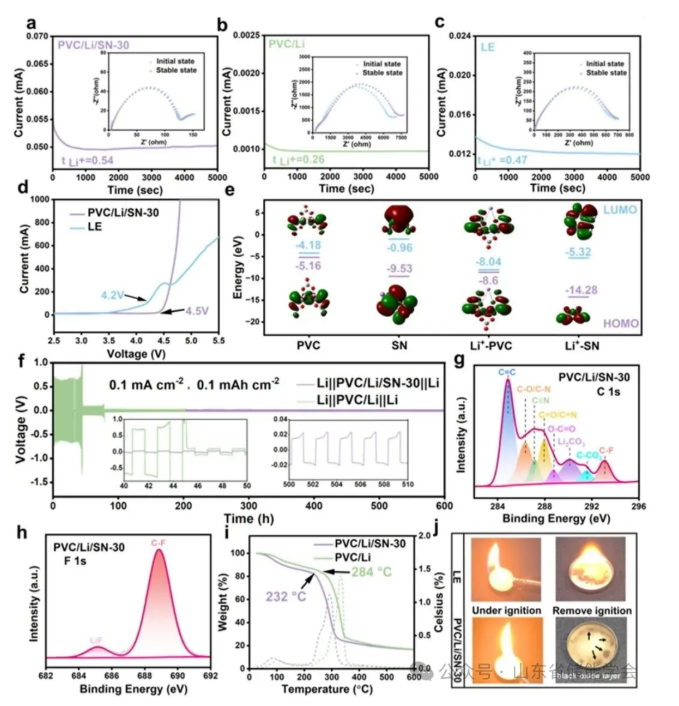

图2. (a) PVC/Li/SN-30、(b) PVC/Li及(c) LE在Li||Li对称电池中的i-t曲线及EIS图(插图)。(d) LE与PVC/Li/SN-30的LSV曲线。(e) PVC、Li+-PVC、SN及Li+-SN的最高占据分子轨道/最低未占分子轨道(HOMO/LUMO)能级。(f) PVC/Li/SN-30与PVC/Li在0.1 mA cm-2、0.1 mAh cm-2条件下的长期循环性能。(g) C 1s与(h) F 1s的XPS图,表征PVC/Li/SN-30中循环后锂表面形成的SEI膜。(i) PVC/Li与PVC/Li/SN-30的TGA-DTG曲线。(j) LE与PVC/Li/SN-30的阻燃测试。


利用VC/LiTFSI/SN前驱体对硅/碳负极片优异的润湿性,通过原位热聚合构建了电极-电解质一体化结构。扫描电镜与线扫描结果显示,聚合物电解质已充分渗透至电极孔隙,形成了紧密且无分层的三维互穿界面。此外,研究者进一步通过原位电化学阻抗谱表明,该结构大幅降低了界面阻抗(Rinf)与电荷转移电阻(Rct),其锂离子扩散系数(DLi⁺)与液态电池相当。得益于一体化结构对硅负极体积效应的有效缓冲,该半电池初始库仑效率(ICE)高达87.8%,远优于传统“三明治”结构(17.4%),并超越了多数已报道的硅基固态电池。

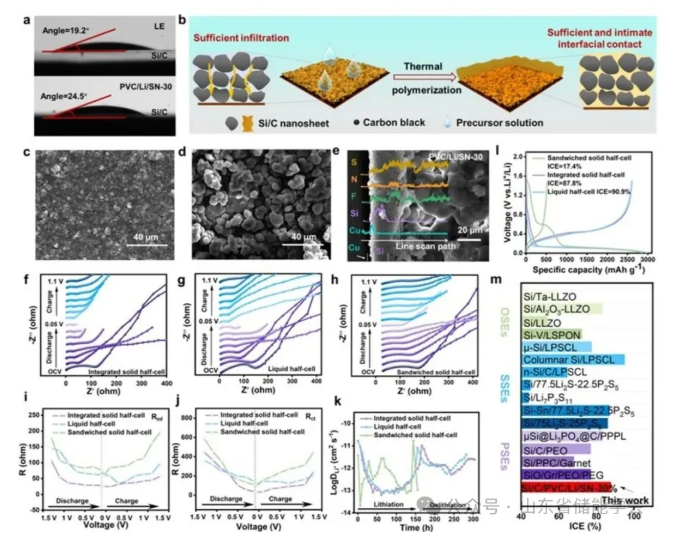

图3. (a) Si/C 负极在电解液及VC/LiTFSI/SN溶液中的表面接触角。(b) 一体化电极的制备过程示意图。(c) Si/C 负极与(d) 一体化电极的俯视SEM图像。(e) 一体化电极的侧视SEM图像及线扫描分析。(f) 一体化固态半电池、(g) 液态半电池及(h) “三明治”固态半电池在首次嵌锂/脱锂过程中的原位EIS。(i) Rinf与 (j) Rct在首次嵌锂/脱锂过程中的变化。(k) 根据GITT曲线计算所得的三种电池的DLi⁺。(l) 三种电池的首次充放电曲线。(m) 本工作与先前报道的使用硅基负极的固态电池在初始库仑效率方面的对比(OESs:氧化物固态电解质;SSEs:硫化物固态电解质)。


使用PVC/Li/SN-30电解质组装了一体化Si||Li电池,发现一体化电极的界面阻抗(Rinf=72 Ω)与电荷转移电阻(Rct=90 Ω)均远低于传统“三明治”结构及液态电池。在高倍率和不同电流密度下电池均能实现稳定的循环,且展现出优异的容量,证实了所设计的聚合物电解质在硅基固态锂离子电池中具有发展前景。

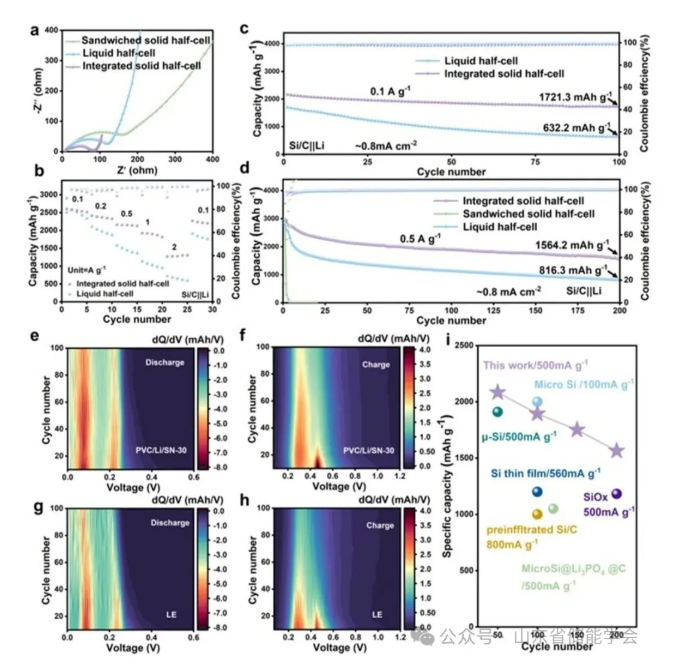

图4. (a) 循环10次后,三种电池的EIS图。(b) 一体化固态半电池与液态半电池的倍率性能。(c) 一体化固态半电池与“三明治”结构固态半电池在0.1 A g-1下的循环性能。(d) 一体化固态半电池、“三明治”结构固态半电池及液态半电池在0.5 A g-1下的循环性能。(e, f) 一体化固态半电池与(g, h) 液态半电池的dQ/dV曲线随循环次数的变化。(i) 本工作与先前报道的使用硅基负极的固态半电池的循环性能对比。


对循环后的电池极片进行界面分析,发现一体化结构中的硅/碳电极结构较为完整。XPS表明PVC骨架与富含Li3N、Li2S等无机组分的构成了SEI膜的成分,有效缓冲了体积变化并提升了界面离子电导。

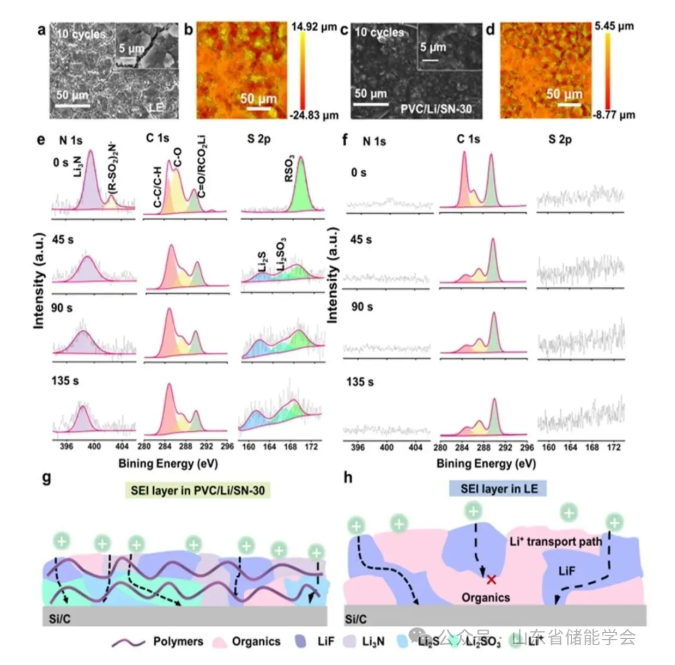

图5. 循环后 Si/C 负极在 (a) PVC/Li/SN-30 和 (c) LE 中的SEM图。循环后 Si/C 负极在 (b) PVC/Li/SN-30 和 (d) LE 中的二维形貌图。循环后 Si/C 负极表面形成的 SEI 膜的不同溅射时间的XPS图:(e) PVC/Li/SN-30 和 (f) LE。图中按刻蚀时间递增的顺序分栏展示了 N 1s、C 1s 和 S 2p 谱图。(g) PVC/Li/SN-30 和 (h) LE是循环后 Si/C 负极表面 SEI 组分示意图。


将PVC/Li/SN-30电解质与LFP及NCM811正极组装半电池,其中LFP半电池在200次循环后容量保持率高达98.7%。基于此,进一步组装的LFP||PVC/Li/SN-30||Si/C全电池,通过一体化结构设计实现了紧密的固-固界面接触,在0.1 A g-1下循环100次后仍保持86.4%的容量,即使在2 A g-1的大电流密度下也展现出良好的倍率性能与循环稳定性,证实了该原位聚合体系在固态锂离子全电池中的应用潜力。

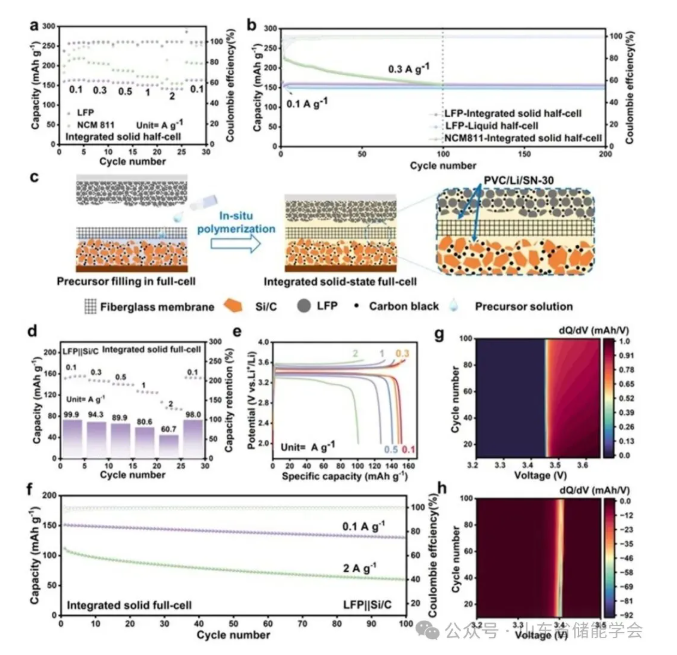

图6. (a) 一体化的LFP||PVC/Li/SN-30||Li和NCM811||PVC/Li/SN-30||Li半电池的倍率性能。(b)一体化的LFP||PVC/Li/SN-30||Li、LFP||LE||Li和NCM811||PVC/Li/SN-30||Li半电池的循环性能。(c) LFP||PVC/Li/SN-30||Si/C全电池的制备过程示意图。(d) LFP||PVC/Li/SN-30||Si/C全电池的倍率性能。(e) LFP||PVC/Li/SN-30||Si/C全电池在不同电流倍率下的充放电曲线。(f) LFP||PVC/Li/SN-30||Si/C全电池在0.1 A g-1和2 A g-1电流密度下的循环性能。(g, h) LFP||PVC/Li/SN-30||Si/C 全电池在不同循环次数下的dQ/dV电压等高线图。


总结
本研究制备了一种PVC基的固态聚合物电解质,并构建了Si/C-聚合物电解质一体化结构,其中聚合物电解质通过SN极性分子衍生聚合物链段运动,从而促进了离子传输;而一体化结构能有效地缓解硅基负极的体积膨胀。此外,在界面处会原位形成富含无机成分和PVC链的稳定的SEI。使用PVC/Li/SN-30的一体化固态半电池在长循环,高倍率展现出优于液态电池的性能,这证明了在实际应用中的巨大潜力。这项工作为与高容量硅基负极兼容的固态聚合物电解质的结构设计和成分优化提供了一种可行的策略,对高能量密度固态锂离子电池向实际应用的推进具有重要意义。
文章信息

Polar molecule-derived segmental motion in polymer solid electrolyte and integrated electrode architecture enable stable silicon anodes



Xintong Wang#, Dong Wang#,*, Haoxiang Zhang, Yan Li, Rui Zhang, Jun Cao, Chao Li, Weiwei Zhou, Xiaoxiao Huang, Guangwu Wen*


Journal of Energy Chemistry

DOI: 10.1016/j.jechem.2026.05.059


作者信息


温广武

山东理工大学材料科学与工程学院教授,博士/硕士生导师,工程陶瓷研究院院长。主要研究方向为特种陶瓷及碳材料在航天、储能、电子电器等工程上的应用。入选国家“百千万人才工程”、国家有突出贡献中青年专家、享受国务院政府特殊津贴、山东省“泰山学者”特聘专家。现任山东理工大学校学术委员会主任。主持完成国家自然科学基金6项、“863”计划2项、省部级及重点企业合作项目30余项。在Adv. Mater., Adv. Funct. Mater.等期刊发表SCI收录论文200余篇,授权发明专利80余项。获国家技术发明二等奖1项,省部级科技一等奖2项,二等奖3项。




王东

山东理工大学材料科学与工程学院教授,博士生导师,工程陶瓷研究院党支部书记/副院长,山东硅纳新材料科技有限公司科技副总,山东省高等学校“青创团队计划”团队负责人,中国青年科技工作者协会会员,担任Carbon NeutralizationChinese Chemical Letters期刊青年编委。以第一/通讯作者在Angew. Chem. Int. Ed., Adv. Mater., Adv. Funct. Mater.发表SCI论文33篇;主持国家自然科学基金等各类科技项目7项;授权发明专利8项;获中国建材科技奖-基础研究类二等奖(8排2)。



(信息来源:JEnergyChem)
